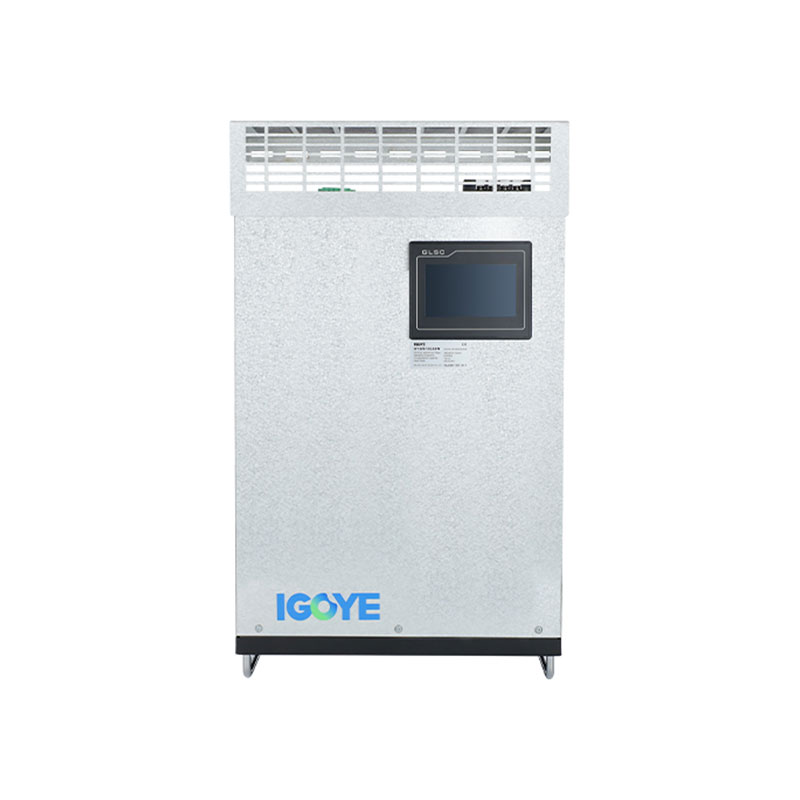

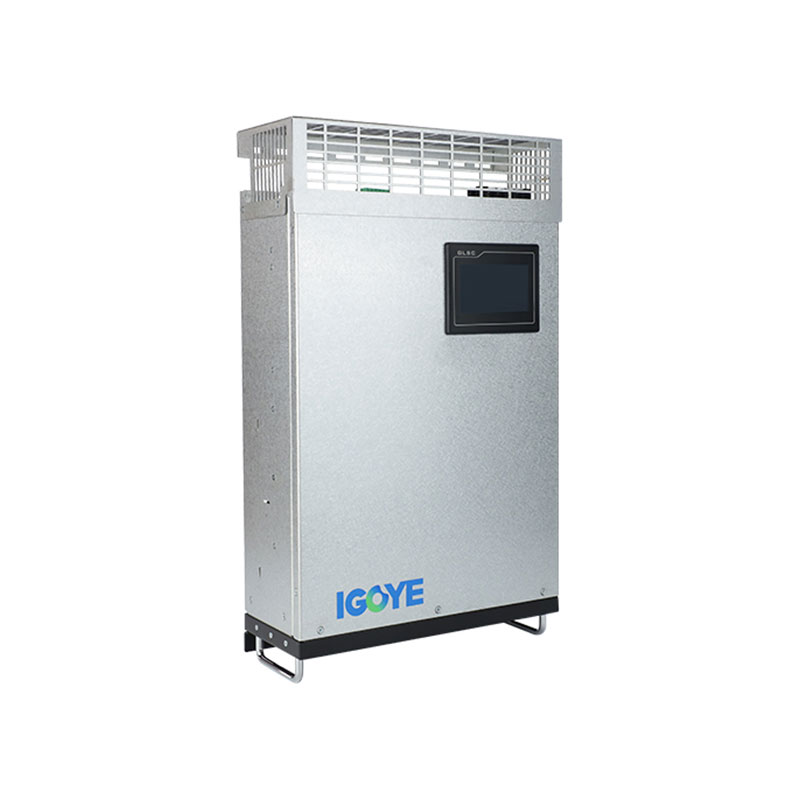

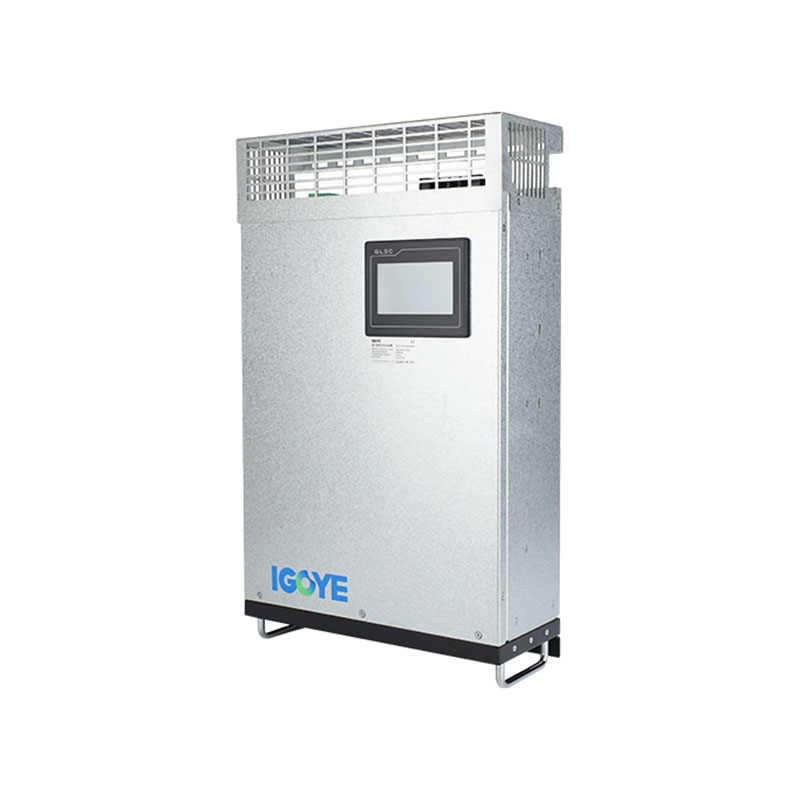

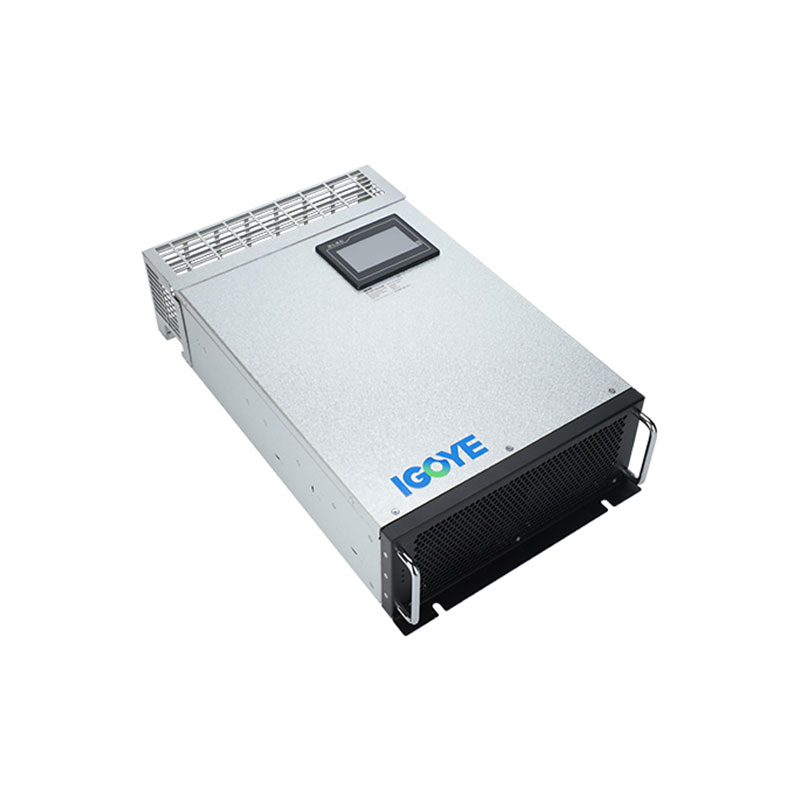

Трофазна три-жична зидна статичка вар генератор
Кина високе квалитете трофазне три-жичне зидне стиске ВАР генератор ВАР (СВГ) за 380В / 500В / 690В системе. Динамичка накнада за реактивну енергију, <10мс реакција, скалабилан модуларни дизајн. Побољшава квалитет електричне енергије у индустријским и комерцијалним апликацијама.
Трофазна три-жична зидна статичка вар генератор (СВГ) нуди динамичку накнаду за реактивну енергију за трофазни 380В, 500В и 690В електричне системе. Користећи напредни ДСП + ЦПЛД дигиталну контролу и топологију на три ниво, овај СВГ пружа прецизну и одговорно компензацију, са пуним временом одзива испод 10мс. Модуларни дизајн омогућава скалабилан капацитет кроз паралелно повезивање више јединица. Поједностављавање зида поједностављује инсталацију и штеди простор. Ова СВГ ефикасно се бави индуктивним и капацитивним колебањима реактивне снаге, побољшавајући квалитет електричне енергије и стабилност система у системима са три жице. Доступно у капацитетима од 15квара до 120квара, трофазни тројечни зидни стилска вар генератор пружа флексибилна решења за различите апликације.
Опис модела:
| Гки | Свг | 0.4 | 50к | / | 3л | W |
| Ентерприсе Цоде | Статички ВАР Генератор | Ниво напона 0.22: 220В 0,4: 380В ± 20% 0,5: 500В ± 20% 0.69: 690В ± 20% |
Оцењени капацитет (Квар) 5/15/35/50/75 / 100квар | 3Л: Трофазна тројечна 4Л: Трофазна четверочка жица |
В: зидни монтирани |
Карактеристике:
● Користите ДСП + ЦПЛД Све дигитално управљачко језгро, технологију топологије на три нивоа, напредни реактивни алгоритам за откривање енергије и ПВМ контролне стратегије за постизање динамичке и тачне накнаде реактивне снаге.
● Усвојити модуларни дизајн, који олакшава паралелну везу више модула, заузима малог простора и лако је одржавати.
● Структурни дизајн независних ваздушних канала и независних складишта осигурава стабилан рад опреме.
● Извршите динамичку надокнаду са пуним опсегом за индуктивне реактивне снаге и капацитивне реактивне снаге и истовремено решити трофазни проблем неравнотеже.
● Динамично брзина одговора на оптерећење је на нивоу милисекунда, што може постићи динамичну и тачну накнаду за реактивну снагу ударца удара.
Апликације:
Трофазни тројечни зидни стиски генератори су добро прилагођени за побољшање квалитета електричне енергије у различитим трофазним апликацијама:
● Индустријски напајање:Повећавање фактора снаге и стабилности напона у трофазној три-жичном индустријском окружењу.
● Комерцијалне зграде:Побољшање квалитета електричне енергије и смањење трошкова енергије у комерцијалним објектима са трожичаном дистрибуцијом електричне енергије.
● Трофазни моторички погони:Надокнађивање за реактивне флуктуације снаге изазване оптерећењем мотора, побољшање ефикасности мотора и смањење изобличења напона.
● Обновљива енергетска интеграција:Подршка стабилности мреже у трофазном тројном системима са дистрибуираним обновљивим изворима енергије.
Трофазна тројечна зидна стиска средства за статичке вар пружају снажно решење за оптимизацију квалитета и ефикасности снаге у трофазном тројком електричном системима.
Технички параметри:
| Серија 220В | Серија 380В | Серија 500В | 690В серија | |||
| Висина | <2000м, изнад 2000м, преманесите према ГБ / Т3859.2 | |||||
| Температура околине | -20 ~ + 50 ℃ | |||||
| Релативна влажност | ≥90%, нема кондензације на површини када је месечна минимална температура 25 ℃ | |||||
| Ниво загађења | Ниво ИИИ испод | |||||
| Радни напон | АЦ220В ± 20% | АЦ380В ± 20% | АЦ500В ± 20% | АЦ690В ± 20% | ||
| Радна фреквенција | 50Хз ± 5% | |||||
| Оцењени капацитет компензације | 5квар | 15/35/50/75 / 100квар | 90квар | 120квар | ||
| Структура решетке | Л / н | 3П30В / 3П4В | ||||
| Број јединица повезаних паралелно | Уплитиран | |||||
| Укупна ефикасност машине | ≥97% | |||||
| Фреквенција на искључивању | 32кХз | 16кХз | 12.8кХз | 12.8кХз | ||
| Избор функција | Реактивна снага | Реактивни ПО ВЕР, реактивни по вер + неравнотежа | ||||
| Реактивна цена компензације снаге | ≥99% | > 95% | ||||
| Пуно време одзива | <10мс | |||||
| Бука | ≤60дб | ≤60дб | ≤55дб | ≤55дб | ||
| Метода контроле | Двостражни РС485 интерфејс (подржава ГПРС / ВиФи) | |||||
| Заштита | Преоптерећење, софтвер / хардверски пренапрезник, пренапорт и претварање поднапона, неуспех снаге, превладавање температуре, заштита од ненормалности фреквенције итд. | Преоптерећење, софтвер / хардвер пренапрентан, пренапортна решетка и поднапона, неравнотежа напона мреже, квар снаге, температура, превладавање, абнормалност фреквенције, заштита снимка итд. | ||||

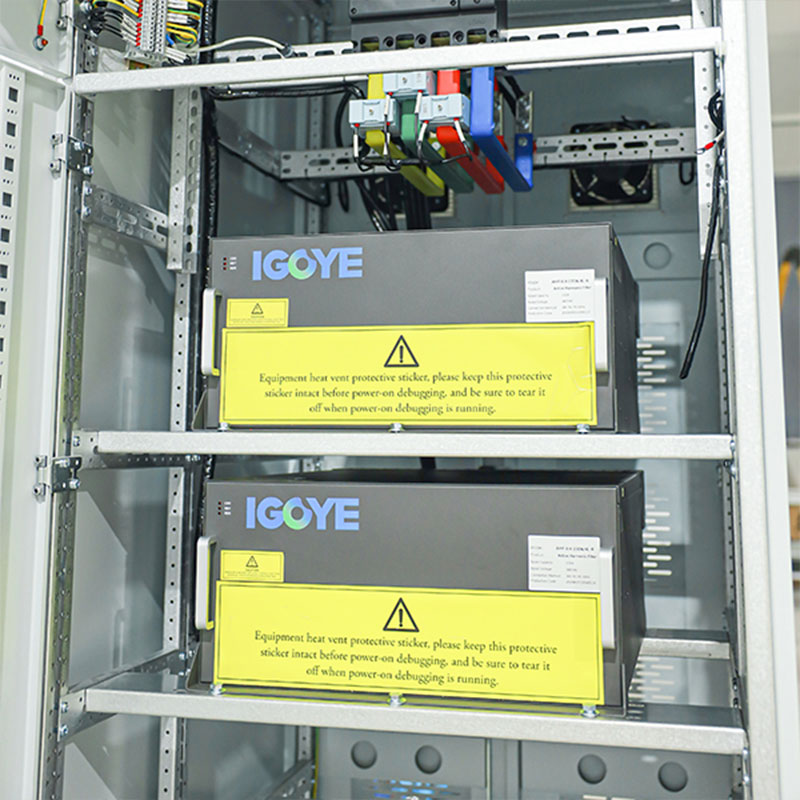

| Метода инсталације | Сталак / на зид | Сталак | ||||
| Долазна линија | Назад Долазни (тип стабла), горњи долазни (зидни монтирани) | Назад Долатна линија | ||||
| Ниво заштите | ИП20 | |||||
Модел и спецификација:
| Модели | ||||
|---|---|---|---|---|
| Број модела | Капацитет компензације (Квар) | Системски напон (В) | Димензије (д * в * х) | Метод хлађења |
| Ги СВГ-0,22-5К / 2Л-Р / В | 5 | 220 | 220 * 330 * 160мм | Присилно хлађење ваздуха |
| Ги СВГ-0,4-15К / 4Л-Р / В | 15 | 380 ± 20% | 460 * 490 * 89мм | |
| Ги СВГ-0,4-35К / 4Л-Р / В | 35 | 380 ± 20% | 460 * 490 * 89мм | |
| ГИ СВГ-0,4-50К / 4Л-Р / В | 50 | 380 ± 20% | 500 * 510 * 190мм | |
| ГИ СВГ-0,4-75К / 4Л-Р / В | 75 | 380 ± 20% | 500 * 550 * 240мм | |
| ГИ СВГ-0.4-100К / 4Л-Р / В | 100 | 380 ± 20% | 500 * 550 * 240мм | |
| Ги СВГ-0.5-90К / 4Л-Р / В | 90 | 500 ± 20% | 495 * 675 * 275мм | |
| Ги СВГ-0,69-120К / 4Л-Р / В | 120 | 690 ± 20% | 495 * 675 * 275мм | |
