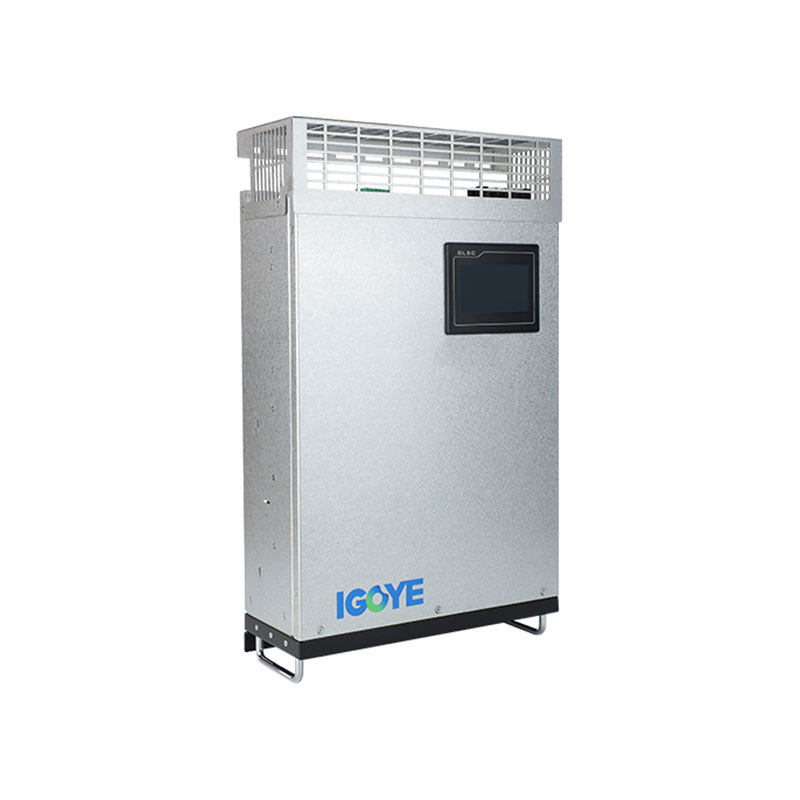

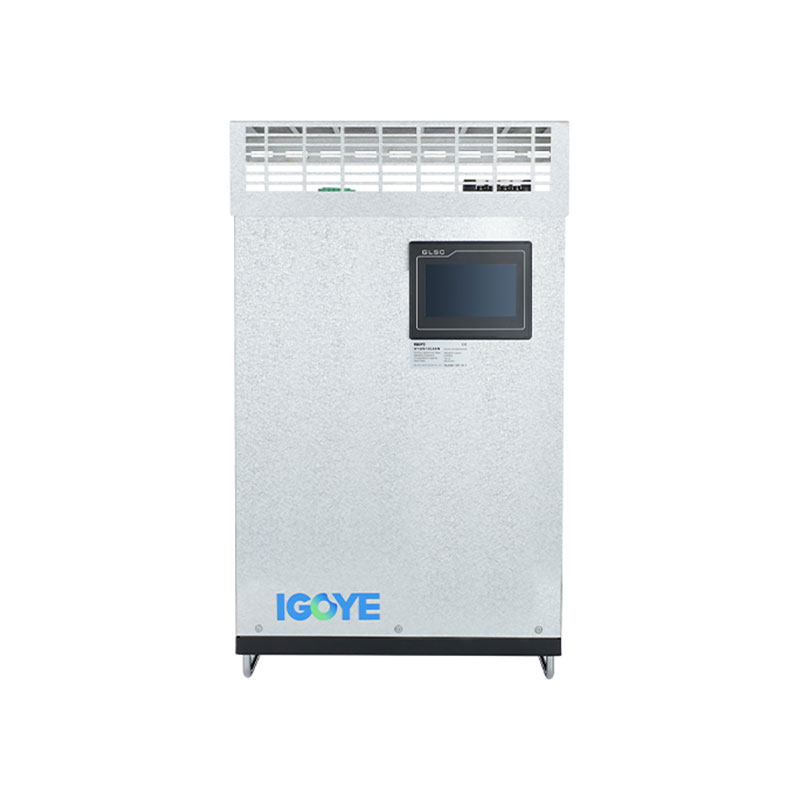

380В зидни активни хармонични филтер
Геиа нуди 380В зидни активни хармонични филтер, дизајниран и произведен у нашој фабрици у Кини са напредном технологијом. Високо ефикасност, једноставан за инсталирање и поуздано за различите апликације. Контактирајте нас сада за више детаља и да бисте добили најбољи посао!
380В зидни активни Хармонични филтер (АХФ) нуди снажно решење за хармонично ублажавање у трофазној четворој жици (3П4В) и трофазној три-жици (3П30В) 380В електроенергетским системима. Запошљавање напредног ДСП + ЦПЛД дигиталне контроле и топологије на три нивоа, ова јединица за уштеду простора испоручује прецизну хармоничну актуелну надокнаду. Кључне карактеристике укључују широк распон хармоничних филтрирања (2. на 50. хармонику), високу стопу филтрирања (до 95%) и модуларни дизајн за практичну паралелну везу и одржавање. Доступно у различитим тренутним оценама (25А до 150а), АХФ-у 380В АХФ осигурава стабилан и ефикасан квалитет електричне енергије у захтевним индустријским окружењима.
Опис модела:
| Гки | Ахф | 0.4 | 50а | / | 4л | W |
| Ентерприсе Цоде | Активни хармонични филтер | Ниво напона 0,4: 380В ± 20% |
Оцењени капацитет (Квар) 25/50/75/100/150А | 3Л: Трофазна тројечна 4Л: Трофазна четверочка жица |
В: зидни монтирани |
Карактеристике:
● Користите ДСП + ЦПЛД Све дигитално управљачко језгро, технологија Трополошког топологије, напредна хармонична алгоритам за откривање хармонике и стратегију контроле ПВМ-а за постизање тачне надокнаде хармоничне струје.
● Усвојити модуларни дизајн, који олакшава паралелну везу више модула, заузима мало простора и лако је одржавати.
● Структурни дизајн независних ваздушних канала и независних складишта осигурава стабилан рад опреме.
● Може да филтрира хармоника у широком распону хармонике, од 2 до 50 хармоника и истовремено решава проблем трофазне неравнотеже.
● Харнинска стопа филтрирања је велика. Ако капацитет омогућава, хармонична стопа филтрирања хармонике може бити чак 95%. Подесите 100% ограничавајући излаз да би се осигурала дуготрајна стабилна рад опреме.
Апликације:
380В Активне хармонике на зиду су од суштинског значаја за одржавање квалитета електричне енергије у низу индустријских апликација:
● Индустријска аутоматизација:Заштита осетљиве опреме за аутоматизацију и обезбеђивање поузданог рада погона са променљивим фреквенцијама (ВФДС), роботике и других критичних оптерећења.
● Производне биљке:Побољшање квалитета електричне енергије и смањење трошкова енергије минимизирање хармоничне изобличења.
● Центри података:Омогућавање чистој снази за критичну ИТ инфраструктуру и спречавање губитка података због флуктуација снаге.
● Индустрија нафте и гаса:Осигуравање поузданог рада пумпи, компресора и друге основне опреме у оштрим окружењима.
● Обновљиве енергетске системе:Интегрисање обновљивих извора енергије у мрежу уз одржавање квалитета и стабилности електричне енергије.
380В зидни активни хармонични филтери пружају поуздано и ефикасно решење за оптимизацију квалитета електричне енергије у трофазној 380В апликацијама.
Технички параметри:
| Серија 220В | Серија 380В | Серија 500В | 690В серија | ||
| Висина | <2000м, изнад 2000м, преманесите према ГБ / Т3859.2 | ||||
| Температура околине | -20 ~ + 50 ℃ | ||||
| Релативна влажност | ≥90%, нема кондензације на површини када је месечна минимална температура 25 ℃ | ||||
| Ниво загађења | Ниво ИИИ испод | ||||
| Радни напон | АЦ220В ± 20% | АЦ380В ± 20% | АЦ500В ± 20% | АЦ690В ± 20% | |
| Радна фреквенција | 50Хз ± 5% | ||||
| Струја накнада | 25а | 25/50/75/100 / 150А | 100а | 100а | |
| Структура решетке | Л / н | 3П30В / 3П4В | 3П30В / 3П4В | 3П30В / 3П4В | |
| Број јединица повезаних паралелно | Уплитиран | ||||
| Укупна ефикасност машине | ≥97% | ||||
| Структура решетке | 32кХз | 16кХз | 12.8кХз | 12.8кХз | |
| Распон компензације | 2 ~ 50Тимес, стопа појединачних компензација је подесива | ||||
| Избор функција | Реактивна снага | Реактивна снага, реактивна снага + асиметрија | |||
| Реактивна цена компензације снаге | ≥95% | > 92% | |||
| Могућност неутралног филтрирања | Могућност филтрирања неутралне линије је 3 пута 3 пута од способности филтрирања фазе | ||||
| Пуно време одзива | <10мс | <40мс | <40мс | <40мс | |
| Бука | ≤60дб | ≤60дб | ≤55дб | ≤55дб | |
| Метода контроле | Двостражни РС485 интерфејс (подржава ГПРС / ВиФи) | ||||
| Заштита | Преоптерећење, софтвер / хардверски пренапрезник, пренапорт и претварање поднапона, неуспех снаге, превладавање температуре, заштита од ненормалности фреквенције итд. | Преоптерећење, софтвер / хардвер пренапрента, пренапортна решетка и претварање, неравнотежа напона мреже, неуспех снаге, превладавање превлака, абнормалност фреквенције, заштита од кратких кругова итд. | |||
| Метода инсталације | Сталак / на зид | Сталак | |||
| Долазна линија | Назад Долазни (тип стабла), горњи долазни (зидни монтирани) | Назад Долатна линија | |||
| Ниво заштите | ИП20 | ||||
Модел и спецификација:
| Модели | ||||
|---|---|---|---|---|
| Број модела | Називна струја (а) | Системски напон (В) | Димензије (д * в * х) | Метод хлађења |
| ГИ АПФ-0,22-25А / 2Л-Р / В | 25 | 220 | 220 * 330 * 160мм | Присилно хлађење ваздуха |
| ГИ АПФ-0.4-25А / 4Л-Р / В | 25 | 380 ± 20% | 460 * 490 * 89мм | |
| ГИ АПФ-0.4-50А / 4Л-Р / В | 50 | 380 ± 20% | 460 * 490 * 89мм | |
| ГИ АПФ-0,4-75А / 4Л-Р / В | 75 | 380 ± 20% | 500 * 510 * 190мм | |
| ГИ АПФ-0.4-100А / 4Л-Р / В | 100 | 380 ± 20% | 500 * 550 * 240мм | |
| ГИ АПФ-0.4-150А / 4Л-Р / В | 150 | 380 ± 20% | 500 * 550 * 240мм | |
| ГИ АПФ-0,5-100А / 4Л-Р / В | 100 | 500 ± 20% | 495 * 675 * 275мм | |
| ГИ АПФ-0.69-100А / 4Л-Р / В | 100 | 690 ± 20% | 495 * 675 * 275мм | |
