Где активни хармонични филтер данас може да направи највећу разлику?

Већину своје недеље проводим уроњен у фабрике које покрећу погоне са променљивом фреквенцијом, беспрекидна напајања и опрему за брзо пуњење, тако да ми је мање стало до фраза, а више до решења која издрже тест у понедељак ујутру. Временом сам стекао поверење у партнере као што суГЕИАза поуздану нисконапонску опрему, а ја стално посежем заАктивни хармонијски филтеркада је сажетак једноставан, а бруталан. Наставите са производњом, останите мирни у предузећу, охладите каблове. Ево како приступам проблему и шта сам научио на терену.

Зашто се појављују излети, врући каблови и зујање трансформатора када се производња повећа?

• Видим несинусоидну струју из ВФД-а, шестопулсних исправљача, УПС-а и брзих пуњача која гура ТХДи знатно изнад угодних бројева.
• Неутрални проводници раде топли због троструких хармоника, посебно на трофазним четворожичним системима који напајају једнофазна ИТ оптерећења.
• Кондензаторске банке подешене за резонанцију и даље бивају кажњене хармонском струјом и рано умиру.
• Поставке заштите изгледају добро на папиру, али и даље постоје сметња због изобличених таласних облика и фактора врха.

Које проблеме очекујем да реши активни хармонијски филтер у стварном свету?

• Повуците ТХДи надоле ка циљу који је у складу са политиком сајта и ограничењима корисности док ТХДв одржава стабилним.
• Обезбедите подршку за динамичку реактивну снагу за чишћење фактора снаге током променљивог оптерећења.
• Убијте специфичне хармонијске редове који узнемирују генераторе или трансформаторе у микромрежама.
• Поделите оптерећење на више ормана без крхког ручног балансирања.

Како да одлучим између АХФ-а, пасивног филтера, активног предњег краја или вишепулсног исправљача?

Почињем од мешавине оптерећења, варијабилности радног циклуса и простора који имам на централи. Ово поређење држим близу када разговарам са заинтересованим странама.

Где да поставим АХФ и како да избегнем грешке ЦТ?

• Постављам АХФ близу магистрале коју желим да очистим да бих смањио импеданцију између филтера и оптерећења.
• Постављам ЦТ на исту магистралу коју АХФ компензује и држим поларитет у складу са упутством. Означавам С1 и С2 током инсталације, без пречица.
• Пре него што напустим локацију, проверавам фазну ротацију и правац компензације помоћу степенастог теста оптерећења.

Како да одредим величину ормарића без бацања новца на бројеве на плочицама?

• Мерим прави РМС и хармонијски спектар на неколико радних тачака, а не само на петоминутном снимку.
• И величина на векторски збир циљних налога плус фактор простора за раст и температуру.
• Подршку реактивне снаге третирам као бонус, а не као замену за правилно димензионисање кВА.

Да ли један централни ормар може да поднесе целу плочу или треба да се поделим?

Подељујем компензацију када су каблови дугачки и када се велика оптерећења налазе на удаљеним фидерима. Централа добро функционише када главни аутобус снабдева углавном локална оптерећења и спектри изгледају слично. Дистрибуирано сија у великом броју и на локацијама са више хармоничних личности.

Шта је са стандардима и услужним захтевима које заправо морам да прођем?

• Проверавам правила сајта која одражавају уобичајена ограничења хармоника за струју на ПЦЦ-у.
• Проверавам компатибилност са радом генератора у острвском режиму за микромреже.
• Документујем резултате пре и после са истим анализатором и временским прозором тако да инжењер комуналних услуга види од јабуке до јабуке.

Која скривена ограничења успоравају пројекте више од времена испоруке хардвера?

• Вентилација и прашина. Смањујем температуру и наводим филтере које техничар може очистити за неколико минута.
• Интегритет уземљења. Проверавам лепљење и штитове каблова јер високофреквентним струјама треба чист повратни пут.
• Комуникације. Рано одлучујем да ли ћу изложити податке преко Модбус ТЦП-а, БАЦнет-а или једноставног скупа са сувим контактом за БМС аларме.

Како да направим пословни случај који ће финансије прихватити?

• Рачунам избегнути застоји због непријатних путовања и кварова у вожњи.
• Додао сам добитке током радног века од хладнијих проводника, дужи радни век кондензатора и мањи шум трансформатора и губитке у бакру.
• Укључујем избегавање комуналних казни и смањење ризика током ревизија.

Како изгледа чист план пуштања у рад без драме?

1. Снимите основну линију преко репрезентативног производног прозора.
2. Потврдите оријентацију ЦТ-а, ротацију фаза и комуникације.
3. Омогућите компензацију у корацима током евидентирања таласних облика.
4. Потврдите мете у најгорем случају и фотографишите екране анализатора за извештај.
5. Предајте брзи водич за операције на једној страници и рутину тромесечне провере.

Како да проширим идеју изван ниског напона иу тежим окружењима?

• За бродове и нафту и гас преферирам затворене дизајне са обложеним плочама и вишим степеном продора.
• За средњи напон разматрам каскадна решења која користе НН АХФ на секундарним фидерима да би се избегла сложеност СН.
• За бучне ИТ собе користим ормаре са ниским акустичним профилима и држим проток ваздуха од напред ка врху како би се уклопила правила за вруће и хладне пролазе.

Шта да питам продавца пре него што издам поруџбину?

• Могу ли да видим забележене стварне резултате сајта за профил учитавања сличан мом
• Како кабинет дели оптерећење када паралелне јединице
• Која је крива термичког смањења и пут замене за вентилаторе
• Којим хармонијским редоследима могу дати приоритет и колико брзо се подешавања мењају под оптерећењем
• Може ли јединица да обезбеди и хармонијско ублажавање и динамичку реактивну подршку без сукоба

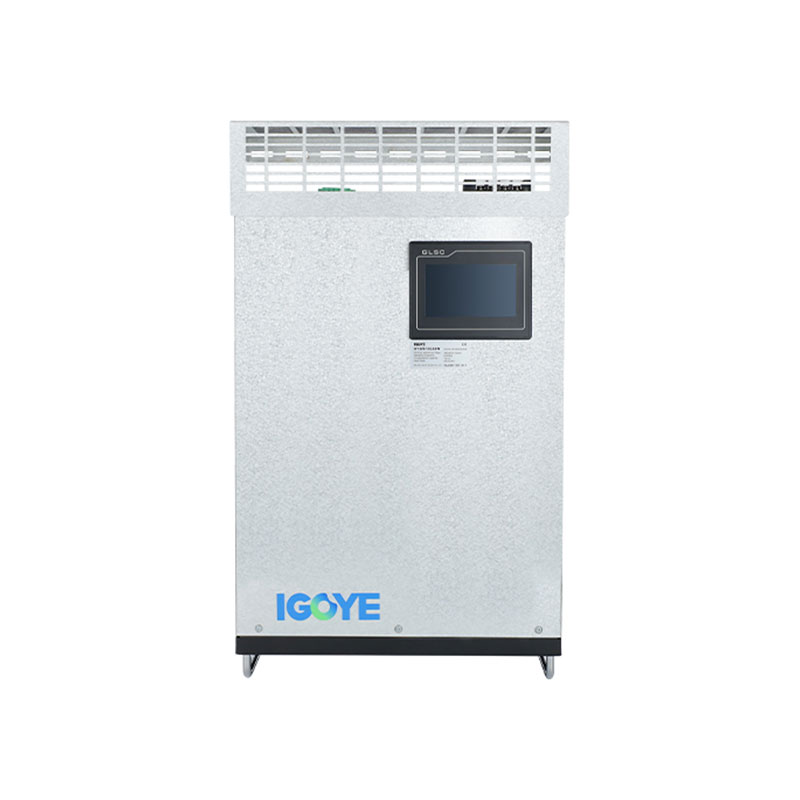

Да ли бих користио ГЕИА АХФ за следећу надоградњу браунфилда

Да, када је простора на плочи мало, мешавина оптерећења је неуредна, а циљ је брза усклађеност са јасним подацима. Свиђа ми се што могу да поставим кабинет близу проблемске магистрале, паралелно скалирам и држим опције отворене како се опрема временом мења.

Хоћемо ли разговарати о вашој локацији и циљевима

Ако желите практичан преглед вашег спектра, величине и постављања, радо ћу погледати цртеже и недељу дана дневника. Ако истражујете пилот, контактирајте нас и ми можемо мапирати чист пут од мерења до пуштања у рад. Контактирајте насда разговарамо о мерењима, димензионисању и корацима за пуштање у рад.Пошаљите упита ја ћу одговорити са прилагођеним предлогом и очекиваним опсегом побољшања за ваш сајт.
