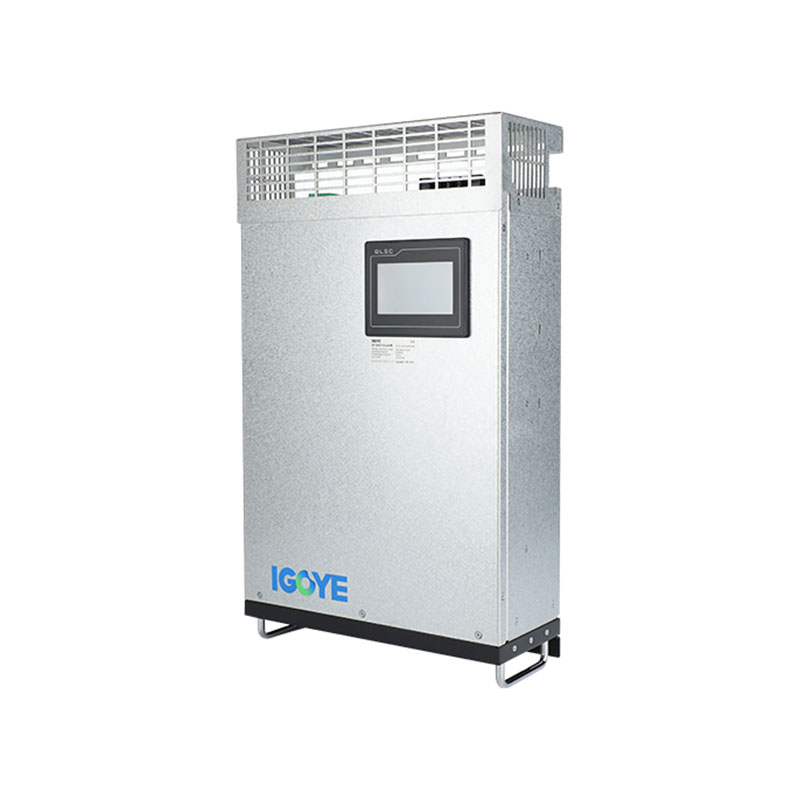

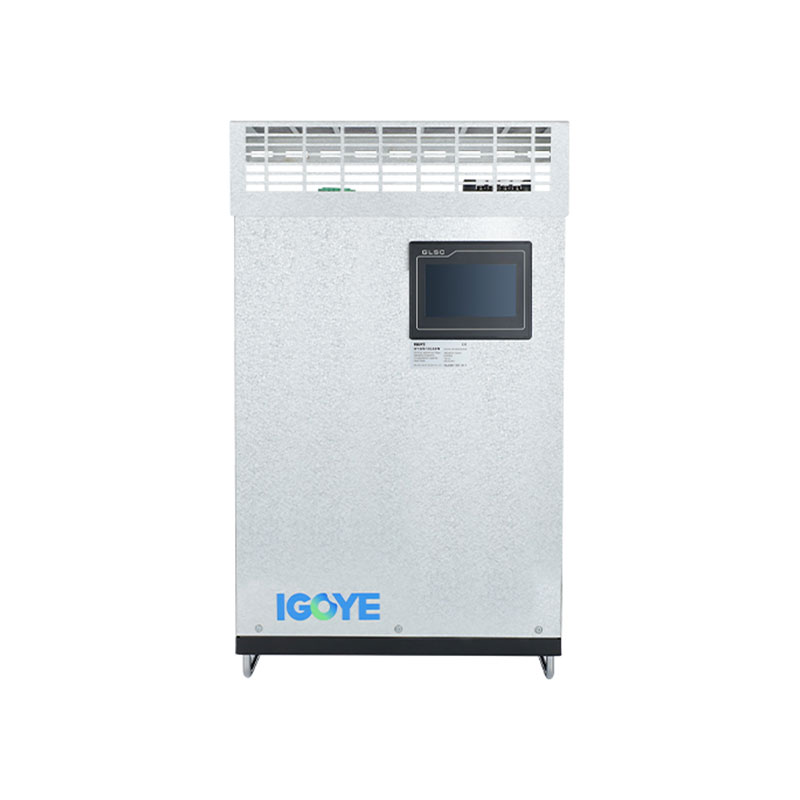

690В зидни активни хармонични филтер
Набавите активни хитни хитни филтер на зиду 690В, који нуди врхунске перформансе и поузданост. Геиа пружа високо ефикасна решења са изузетном услугом. Да бисте примили најбољег ценовника, оставите своју поруку у наставку и одмах ћемо вам се вратити!
Активни Хармонични филтер (АХФ) 690В (АХФ) нуди хармонично ублажавање високих перформанси за трофазни 690В електроенергетски систем. Употреба ДСП + ЦПЛД дигиталне контролне контролне језгре и топологије на три ниво, овај АХФ осигурава тачну хармоничну тренутну надокнаду. Његов модуларни дизајн подржава скалабилне инсталације кроз паралелну везу, поједностављујући одржавање и оптимизацију простора. АХФ на зид 690В-у ефективно филтрира хармонике од 2. до 50. налога, постигавши до 95% стопе филтрирања. Са називом од 100а и димензија 495 мм к 675 мм к 275 мм (ДВх), ова зидна јединица омогућава робусна решења за напајање за индустријско окружење високог напона.
Опис модела:
| Гки | Ахф | 0.4 | 50а | / | 4л | W |
| Ентерприсе Цоде | Активни хармонични филтер | Ниво напона 0.69: 690В ± 20% |
Оцењени капацитет (Квар) 100а | 3Л: Трофазна тројечна 4Л: Трофазна четверочка жица |
В: зидни монтирани |
Карактеристике:
● Користите ДСП + ЦПЛД Све дигитално управљачко језгро, технологија Трополошког топологије, напредна хармонична алгоритам за откривање хармонике и стратегију контроле ПВМ-а за постизање тачне надокнаде хармоничне струје.
● Усвојити модуларни дизајн, који олакшава паралелну везу више модула, заузима мало простора и лако је одржавати.
● Структурни дизајн независних ваздушних канала и независних складишта осигурава стабилан рад опреме.
● Може да филтрира хармоника у широком распону хармонике, од 2 до 50 хармоника и истовремено решава проблем трофазне неравнотеже.
● Харнинска стопа филтрирања је велика. Ако капацитет омогућава, хармонична стопа филтрирања хармонике може бити чак 95%. Подесите 100% ограничавајући излаз да би се осигурала дуготрајна стабилна рад опреме.
Апликације:
690В Активни филтери Активни филтери су од суштинског значаја за осигурање поузданог квалитета електричне енергије у високонапонским апликацијама:
● Тешка индустријска окружења:Заштита осетљива опрема и одржавање стабилног рада у индустријама попут рударства, уља и гаса и тешке производње где су 690В системи уобичајени.
● Високонски моторни погони:Минимизирање хармоничне изобличења узроковане великим моторним погонима, побољшање ефикасности система и смањење потрошње енергије.
● Обновљиве енергетске системе:Изглађивање флуктуација снаге и олакшавање хармоничних изобличења уведених обновљивим изворима енергије у сценаријима високонапонских интеграција.
● Критична инфраструктура:Омогућавање чисте и стабилне снаге за критичну инфраструктуру која ради на 690В системима, обезбеђујући континуирани рад.
690В Активне хармонике на зиду, пружају ефикасну и поуздану хармоничну ублажавање захтјеве захтјеве високонапонских индустријских апликација.
Технички параметри:
| Серија 220В | Серија 380В | Серија 500В | 690В серија | ||
| Висина | <2000м, изнад 2000м, преманесите према ГБ / Т3859.2 | ||||
| Температура околине | -20 ~ + 50 ℃ | ||||
| Релативна влажност | ≥90%, нема кондензације на површини када је месечна минимална температура 25 ℃ | ||||
| Ниво загађења | Ниво ИИИ испод | ||||
| Радни напон | АЦ220В ± 20% | АЦ380В ± 20% | АЦ500В ± 20% | АЦ690В ± 20% | |
| Радна фреквенција | 50Хз ± 5% | ||||
| Струја накнада | 25а | 25/50/75/100 / 150А | 100а | 100а | |
| Структура решетке | Л / н | 3П30В / 3П4В | 3П30В / 3П4В | 3П30В / 3П4В | |
| Број јединица повезан паралелно | Уплитиран | ||||
| Укупна ефикасност машине | ≥97% | ||||
| Структура решетке | 32кХз | 16кХз | 12.8кХз | 12.8кХз | |
| Распон компензације | 2 ~ 50Тимес, стопа појединачних компензација је подесива | ||||
| Избор функција | Реактивна снага | Реактивна снага, реактивна снага + асиметрија | |||
| Реактивна снага Стопа компензације | ≥95% | > 92% | |||
| Неутрално филтрирање способност | Могућност филтрирања неутралне линије је 3 пута 3 пута од способности филтрирања фазе | ||||
| Пуно време одзива | <10мс | <40мс | <40мс | <40мс | |
| Бука | ≤60дб | ≤60дб | ≤55дб | ≤55дб | |
| Метода контроле | Двостражни РС485 интерфејс (подржава ГПРС / ВиФи) | ||||
| Заштита | Преоптерећење, софтвер / хардверски пренапрезник, пренапорт и претварање поднапона, неуспех снаге, превладавање температуре, заштита од ненормалности фреквенције итд. | Преоптерећење, софтвер / хардвер пренапрента, пренапортна решетка и претварање, неравнотежа напона мреже, неуспех снаге, превладавање превлака, абнормалност фреквенције, заштита од кратких кругова итд. | |||
| Метода инсталације | Сталак / на зид | Сталак | |||
| Долазна линија | Назад Долазни (тип стабла), горњи долазни (зидни монтирани) | Назад Долатна линија | |||
| Ниво заштите | ИП20 | ||||
Модел и спецификација:
| Модели | ||||
|---|---|---|---|---|
| Број модела | Називна струја (а) | Системски напон (В) | Димензије (д * в * х) | Метод хлађења |
| ГИ АПФ-0,22-25А / 2Л-Р / В | 25 | 220 | 220 * 330 * 160мм | Присилно хлађење ваздуха |
| ГИ АПФ-0.4-25А / 4Л-Р / В | 25 | 380 ± 20% | 460 * 490 * 89мм | |
| ГИ АПФ-0.4-50А / 4Л-Р / В | 50 | 380 ± 20% | 460 * 490 * 89мм | |
| ГИ АПФ-0,4-75А / 4Л-Р / В | 75 | 380 ± 20% | 500 * 510 * 190мм | |
| ГИ АПФ-0.4-100А / 4Л-Р / В | 100 | 380 ± 20% | 500 * 550 * 240мм | |
| ГИ АПФ-0.4-150А / 4Л-Р / В | 150 | 380 ± 20% | 500 * 550 * 240мм | |
| ГИ АПФ-0,5-100А / 4Л-Р / В | 100 | 500 ± 20% | 495 * 675 * 275мм | |
| ГИ АПФ-0.69-100А / 4Л-Р / В | 100 | 690 ± 20% | 495 * 675 * 275мм | |
