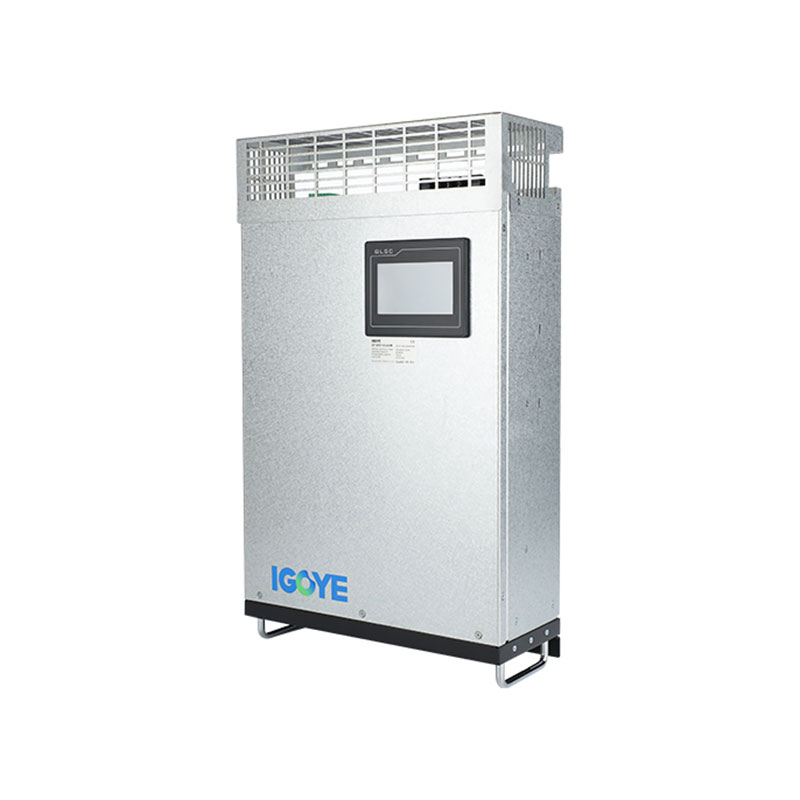

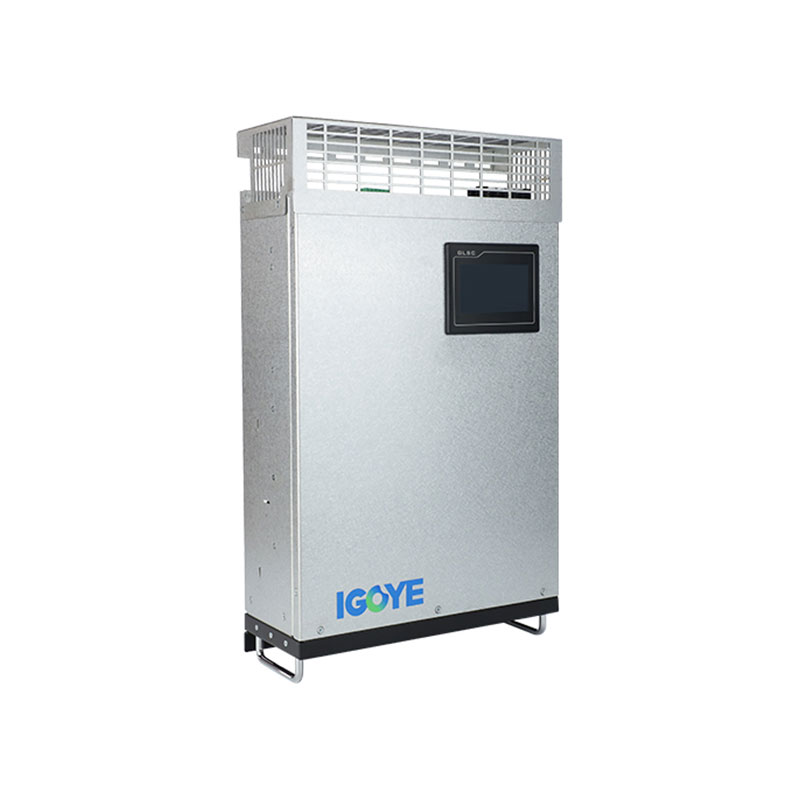

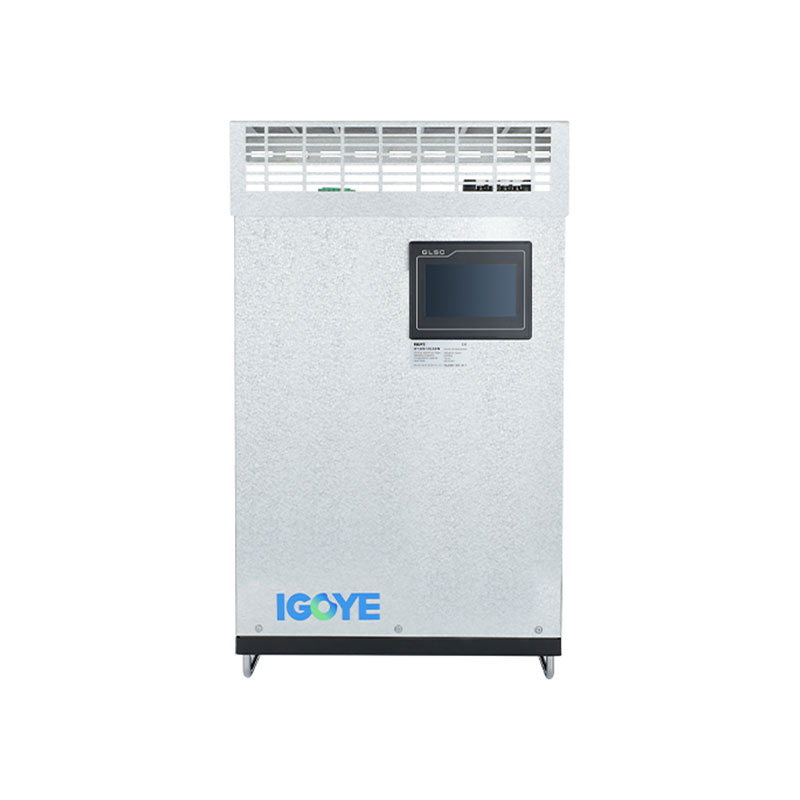

500В зидни активни хармонични филтер
Тражите најбоља решења за побољшање квалитета електричне енергије? Наш активни хармонични филтер од 500 В зида нуди ефикасно перформансе и поуздану заштиту. Откријте како Гејина иновативна решења могу задовољити ваше потребе. Контактирајте нас за више информација!
Активни Хармонични филтер од 500 В зида (АХФ) нуди напредни хармонични ублажавање за трофазну четверокутну (3П4В) напајање. Користећи ДСП + ЦПЛД дигиталну контролну језгру и топологију на три ниво, овај АХФ доноси прецизну хармоничну тренутну накнаду. Његов модуларни дизајн омогућава скалабилна решења кроз паралелну везу, поједностављивање инсталације и одржавања. АХФ на зиду од 500 В-а ефективно филтрира хармонике од 2. до 50. налога, постигавши стопу филтрирања до 95%. Оцењено за 100а, ова зидна јединица обезбеђује поуздани квалитет електричне енергије у високонапонским индустријским апликацијама.
Опис модела:
| Гки | Ахф | 0.4 | 50а | / | 4л | W |
| Ентерприсе Цоде | Активни хармонични филтер | Ниво напона 0,5: 500В ± 20% |
Оцењени капацитет (Квар) 100а | 3Л: Трофазна тројечна 4Л: Трофазна четверочка жица |
В: зидни монтирани |
Карактеристике:
● Користите ДСП + ЦПЛД Све дигитално управљачко језгро, технологија Трополошког топологије, напредна хармонична алгоритам за откривање хармонике и стратегију контроле ПВМ-а за постизање тачне надокнаде хармоничне струје.
● Усвојити модуларни дизајн, који олакшава паралелну везу више модула, заузима мало простора и лако је одржавати.
● Структурни дизајн независних ваздушних канала и независних складишта осигурава стабилан рад опреме.
● Може да филтрира хармоника у широком распону хармонике, од 2 до 50 хармоника и истовремено решава проблем трофазне неравнотеже.
● Харнинска стопа филтрирања је велика. Ако капацитет омогућава, хармонична стопа филтрирања хармонике може бити чак 95%. Подесите 100% ограничавајући излаз да би се осигурала дуготрајна стабилна рад опреме.
Апликације:
Активни филтери за хармонике на 500В зида су пресудни за одржавање квалитета електричне енергије у различитим индустријским окружењима високог напона:
● Тешка индустрија:Заштита осетљива опрема и осигурање поузданог рада високошколаца у индустријама попут рударства, нафте и гаса и производње.
● Обновљива енергетска интеграција:Изглађивање флуктуација снаге и хармоничне дисторзије уведене обновљивим изворима енергије као што су соларна и ветра.
● Високонапонски центри за пренос података:Омогућавање чистој снази за критичну ИТ инфраструктуру у дата центрима који раде на 500В.
● Индустријски моторички погони:Минимизирање хармоничних изобличења које је створило велики моторички погони, побољшање ефикасности и смањење трошкова енергије.
Активне хармонике на 500В на зиду нуде снажно и ефикасно решење за оптимизацију квалитета електричне енергије у захтевним високонапонским апликацијама.
Технички параметри:
| Серија 220В | Серија 380В | Серија 500В | 690В серија | ||
| Висина | <2000м, изнад 2000м, преманесите према ГБ / Т3859.2 | ||||
| Температура околине | -20 ~ + 50 ℃ | ||||
| Релативна влажност | ≥90%, нема кондензације на површини када је месечна минимална температура 25 ℃ | ||||
| Ниво загађења | Ниво ИИИ испод | ||||
| Радни напон | АЦ220В ± 20% | АЦ380В ± 20% | АЦ500В ± 20% | АЦ690В ± 20% | |
| Радна фреквенција | 50Хз ± 5% | ||||
| Струја накнада | 25а | 25/50/75/100 / 150А | 100а | 100а | |
| Структура решетке | Л / н | 3П30В / 3П4В | 3П30В / 3П4В | 3П30В / 3П4В | |
| Број јединица повезан паралелно | Уплитиран | ||||
| Укупна ефикасност машине | ≥97% | ||||
| Структура решетке | 32кХз | 16кХз | 12.8кХз | 12.8кХз | |
| Распон компензације | 2 ~ 50Тимес, стопа појединачних компензација је подесива | ||||
| Избор функција | Реактивна снага | Реактивна снага, реактивна снага + асиметрија | |||
| Реактивна снага Стопа компензације | ≥95% | > 92% | |||
| Неутрално филтрирање способност | Могућност филтрирања неутралне линије је 3 пута 3 пута од способности филтрирања фазе | ||||
| Пуно време одзива | <10мс | <40мс | <40мс | <40мс | |
| Бука | ≤60дб | ≤60дб | ≤55дб | ≤55дб | |
| Метода контроле | Двостражни РС485 интерфејс (подржава ГПРС / ВиФи) | ||||
| Заштита | Преоптерећење, софтвер / хардверски пренапрезник, пренапорт и претварање поднапона, неуспех снаге, превладавање температуре, заштита од ненормалности фреквенције итд. | Преоптерећење, софтвер / хардвер пренапрента, пренапортна решетка и претварање, неравнотежа напона мреже, неуспех снаге, превладавање превлака, абнормалност фреквенције, заштита од кратких кругова итд. | |||
| Метода инсталације | Сталак / на зид | Сталак | |||
| Долазна линија | Назад Долазни (тип стабла), горњи долазни (зидни монтирани) | Назад Долатна линија | |||
| Ниво заштите | ИП20 | ||||
Модел и спецификација:
| Модели | ||||
|---|---|---|---|---|
| Број модела | Називна струја (а) | Системски напон (В) | Димензије (д * в * х) | Метод хлађења |
| ГИ АПФ-0,22-25А / 2Л-Р / В | 25 | 220 | 220 * 330 * 160мм | Присилно хлађење ваздуха |
| ГИ АПФ-0.4-25А / 4Л-Р / В | 25 | 380 ± 20% | 460 * 490 * 89мм | |
| ГИ АПФ-0.4-50А / 4Л-Р / В | 50 | 380 ± 20% | 460 * 490 * 89мм | |
| ГИ АПФ-0,4-75А / 4Л-Р / В | 75 | 380 ± 20% | 500 * 510 * 190мм | |
| ГИ АПФ-0.4-100А / 4Л-Р / В | 100 | 380 ± 20% | 500 * 550 * 240мм | |
| ГИ АПФ-0.4-150А / 4Л-Р / В | 150 | 380 ± 20% | 500 * 550 * 240мм | |
| ГИ АПФ-0,5-100А / 4Л-Р / В | 100 | 500 ± 20% | 495 * 675 * 275мм | |
| ГИ АПФ-0.69-100А / 4Л-Р / В | 100 | 690 ± 20% | 495 * 675 * 275мм | |
