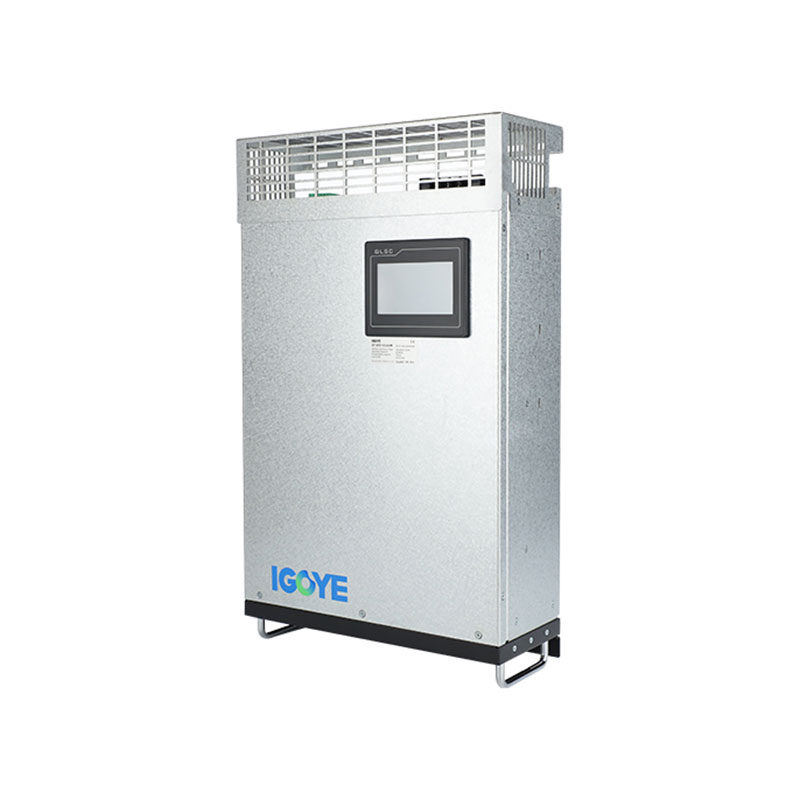

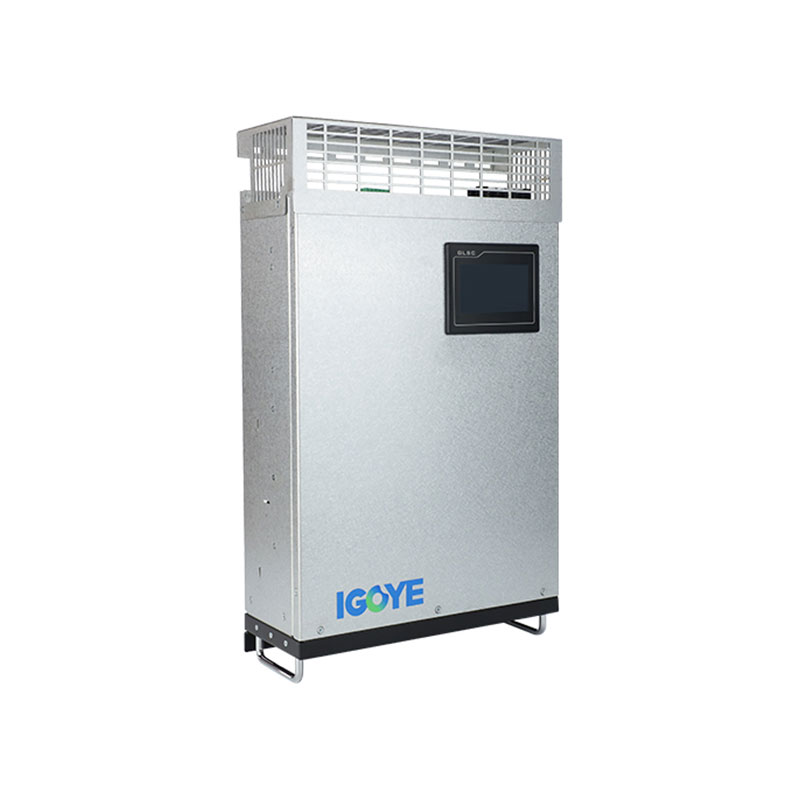

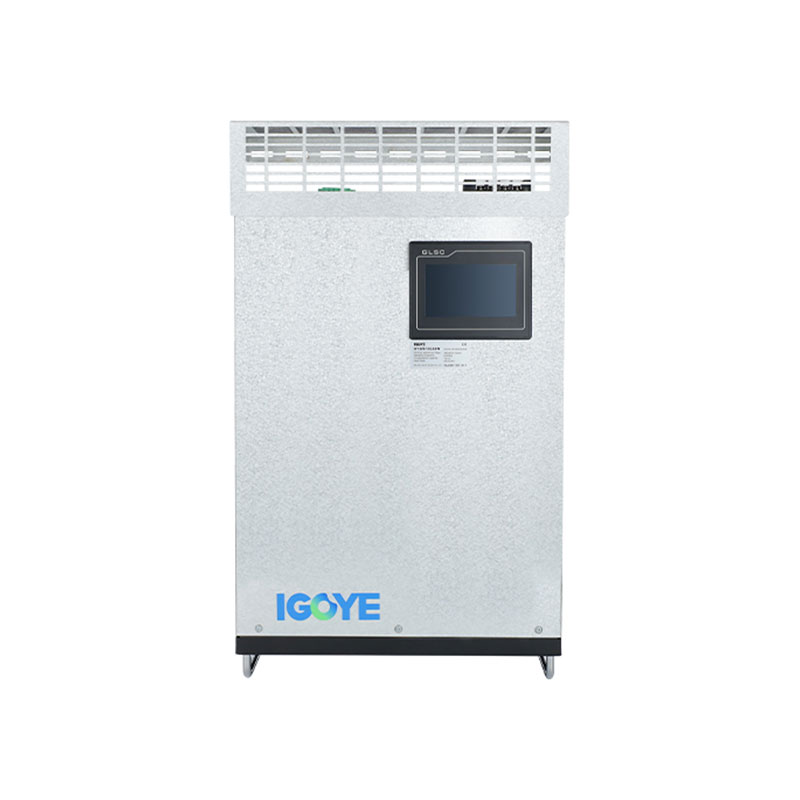

Трофазни три-жични зидни активни хармонични филтер
Као поуздан кинески добављач, Геиа нуди напредни трофазни трофазни активни активни хармонични филтер, који садржи високе перформансе, трајност, једноставну инсталацију и врхунску хармоничну ублажавање. Савршено за различите индустрије, наши клијенти их широм света веома цењиви на овај филтер. Пошаљите свој упит испод и доживите нашу најбољу брзину реакције у разреду у року од 24 сата!
Трофазни три-жични зидни активни Хармонични филтер (АПФ) Динамично ублажава хармоничне струје, побољшање квалитета електричне енергије у Трофазни системи. Ова зидна јединица користи напредну ДСП + ЦПЛД дигиталну дигиталну Контрола и топологија на три нивоа за прецизну хармоничну надокнаду. То нуди широк распон филтрирања (2. до 50. хармоника), високог филтрирања Ефикасност (до 95%) и брзо време одзива (<10мс). Модуларни дизајн омогућава скалабилна решења кроз паралелну везу. Филтер се такође бави трофазним неравнотежама и укључује свеобухватне функције заштите. Доступно у различитим тренутним оценама (25А до 150а) и нивои напона (220В до 690В).
Опис модела:
| Гки | Ахф | 0.4 | 50а | / | 3л | W |
| Ентерприсе Цоде | Активни хармонични филтер | Ниво напона 0.22: 220В 0,4: 380В ± 20% 0,5: 500В ± 20% 0.69: 690В ± 20% |
Оцењени капацитет (Квар) 25/50/75/100/150А | 3Л: Трофазна тројечна | В: зидни монтирани |
Карактеристике:
● Користите ДСП + ЦПЛД све језгре дигиталне контроле, технологије топологије на три нивоа,
Напредна алгоритам за откривање хармонике и стратегија контроле ПВМ-а за постизање
тачна надокнада хармоничне струје.
● Усвојити модуларни дизајн, који олакшава паралелно повезивање више
Модули, заузима мало простора и лако је одржавати.
● Структурни дизајн независних ваздушних канала и независних складишта
Осигурава стабилан рад опреме.
● Може да филтрира хармоника у широком распону хармонике, од 2 до 50
Хармонике и решите проблем трофазне неравнотеже истовремено.
● Харнинска стопа филтрирања је велика. Ако капацитет омогућава хармонику
Тренутна стопа филтрирања може бити чак 95%. Подесите 100% ограничавајући излаз тренутне
да обезбеди дугорочно стабилно деловање опреме.
Апликације:
Трофазни три-жични зидни активни хармонични филтри су идеални за Разне апликације које захтевају прецизно складно ублажавање:
● Центри података:Заштита осетљиве опреме од хармонике
Искривљење.
● Болнице:Осигуравање поуздане снаге за критичку медицину
Уређаји.
● Индустријска окружења:Побољшање квалитета електричне енергије у
Производни процеси, укључујући петрохемијски, фармацеутски, челични и
полуводичка индустрија.
● Текстил и лагана индустрија:Побољшање ефикасности и
Смањење проблема повезаних са хармоничним у текстилним и лаганим индустријским подешавањима.
● Обновљиве енергетске системе:Интегрисање обновљиве енергије
извори уз одржавање стабилности мреже.
Трофазна три-жична зидна активна хармонична филтера нуде компакт и ефикасно решење за оптимизацију квалитета електричне енергије у различитим апликацијама.
Технички параметри:
| Серија 220В | Серија 380В | Серија 500В | 690В серија | ||
| Висина | <2000м, изнад 2000м, преманесите према ГБ / Т3859.2 | ||||
| Температура околине | -20 ~ + 50 ℃ | ||||
| Релативна влажност | ≥90%, нема кондензације на површини када месечни минимум температура је 25 ℃ | ||||
| Ниво загађења | Ниво ИИИ испод | ||||
| Радни напон | АЦ220В ± 20% | АЦ380В ± 20% | АЦ500В ± 20% | АЦ690В ± 20% | |
| Радна фреквенција | 50Хз ± 5% | ||||
| Струја накнада | 25а | 25/50/75/100 / 150А | 100а | 100а | |
| Структура решетке | Л / н | 3П30В / 3П4В | 3П30В / 3П4В | 3П30В / 3П4В | |
| Број јединица повезан паралелно | Уплитиран | ||||
| Укупна ефикасност машине | ≥97% | ||||
| Структура решетке | 32кХз | 16кХз | 12.8кХз | 12.8кХз | |
| Распон компензације | 2 ~ 50Тимес, стопа појединачних компензација је подесива | ||||
| Избор функција | Реактивна снага | Реактивна снага, реактивна снага + асиметрија | |||
| Реактивна снага Стопа компензације | ≥95% | > 92% | |||
| Неутрално филтрирање способност | Могућност филтрирања неутралне линије је 3 пута више од филтрирања фаза способност | ||||
| Пуно време одзива | <10мс | <40мс | <40мс | <40мс | |
| Бука | ≤60дб | ≤60дб | ≤55дб | ≤55дб | |
| Метода контроле | Двостражни РС485 интерфејс (подржава ГПРС / ВиФи) | ||||
| Заштита | Преоптерећење, софтвер / хардвер пренасуо, пренапортна решетка и подземни поднесак, неуспех снаге, превладавање, абнормалност фреквенције Заштита итд. | Преоптерећење, софтвер / хардвер пренасуо, пренапортна решетка и поднапорт, неравнотежу напона мреже, неуспех, отказивање струје, превладавање температуре, Абнормалност фреквенције, заштита кратког споја итд. | |||
| Метода инсталације | налик на зид | ||||
| Долазна линија | горњи долазни (постављени зид) | ||||
| Ниво заштите | ИП20 | ||||
Модел и спецификација:
| Модели | ||||
|---|---|---|---|---|
| Број модела | Називна струја (а) | Системски напон (В) | Димензије (д * в * х) | Метод хлађења |
| ГИ АПФ-0,22-25А / 2Л-Р / В | 25 | 220 | 220 * 330 * 160мм | Присилно хлађење ваздуха |
| ГИ АПФ-0.4-25А / 4Л-Р / В | 25 | 380 ± 20% | 460 * 490 * 89мм | |
| ГИ АПФ-0.4-50А / 4Л-Р / В | 50 | 380 ± 20% | 460 * 490 * 89мм | |
| ГИ АПФ-0,4-75А / 4Л-Р / В | 75 | 380 ± 20% | 500 * 510 * 190мм | |
| ГИ АПФ-0.4-100А / 4Л-Р / В | 100 | 380 ± 20% | 500 * 550 * 240мм | |
| ГИ АПФ-0.4-150А / 4Л-Р / В | 150 | 380 ± 20% | 500 * 550 * 240мм | |
| ГИ АПФ-0,5-100А / 4Л-Р / В | 100 | 500 ± 20% | 495 * 675 * 275мм | |
| ГИ АПФ-0.69-100А / 4Л-Р / В | 100 | 690 ± 20% | 495 * 675 * 275мм | |
