690В Активни хармонични филтер
Геиа је 690В Активни произвођач и добављач у Кини у Кини. Садржи дигиталну контролу, модуларни дизајн и надокнађује до 50. хармоничне, исправљање неравнотежа. Идеално за системе средњег напона, тешке индустрије и морске апликације. Попуните наш образац сада да бисте добили брзу цитату за ваше потребе за куповином!

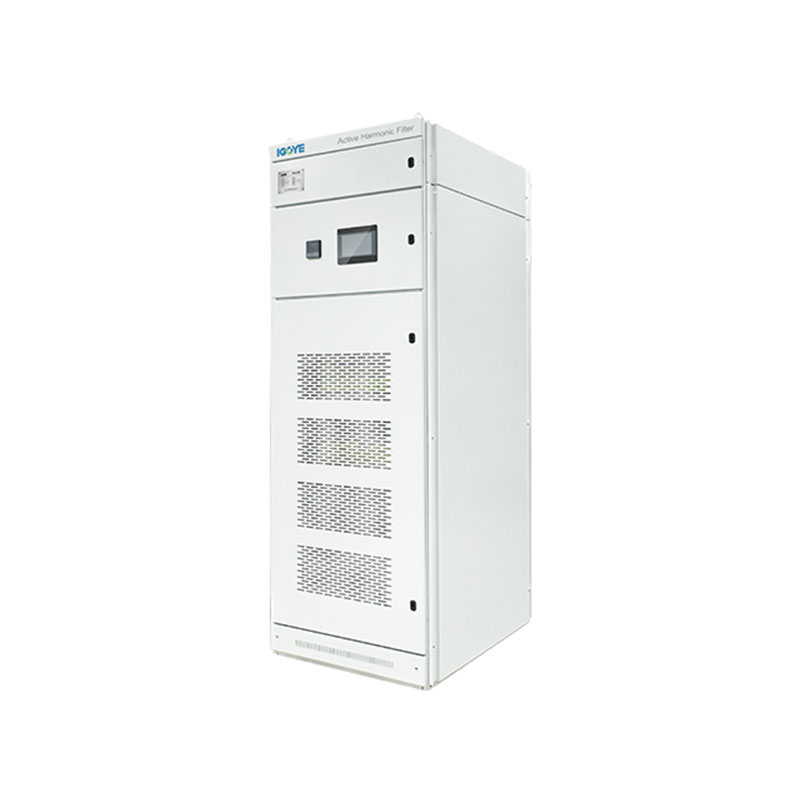

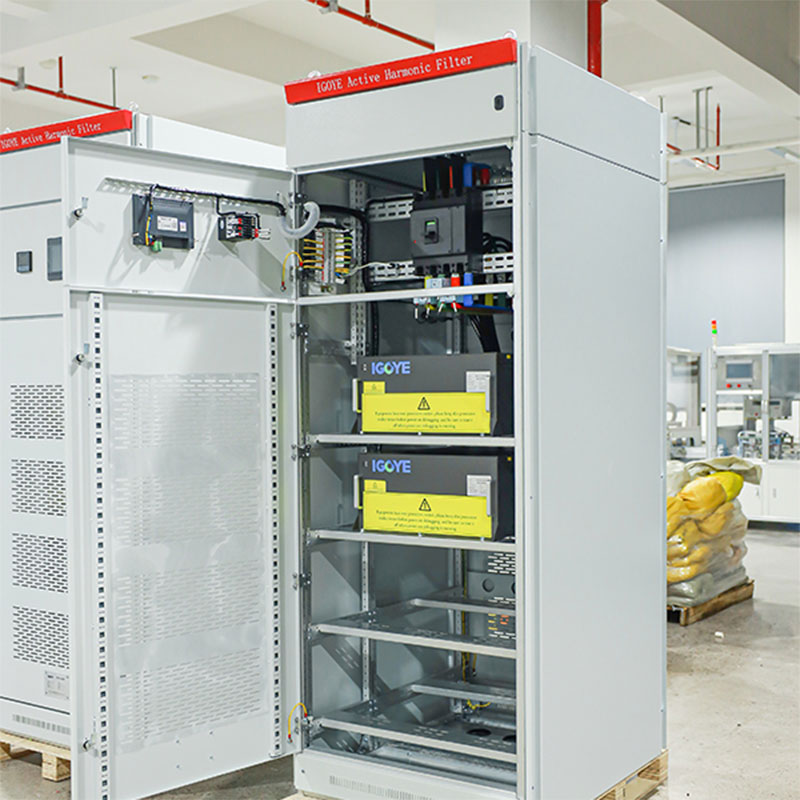

Активни хармонични филтер (АПФ) од 690В ормара (АПФ) нуди снажно решење за побољшање квалитета ублажавања и квалитета снаге у три-жицом 690В Троикокожни и четворожични електрични системи. Овај АПФ користи напредни ДСП + ЦПЛД дигиталну контролу и топологију на три нивоа за прецизну хармоничну актуелну надокнаду до 50. хармоничне, истовремено исправљајући три фазни неравнотеже. Модуларни дизајн подржава скалабилни капацитет омогућавањем паралелне везе више јединица. Смјештени у издржљивом ормару са независним ваздушним каналима, 690В Активни хармонични филтер у ормару осигурава поуздане перформансе и поједностављено одржавање. Са доступним тренутним оценама до 300а и КВАР капацитета до 300, овај АПФ пружа ефикасну побољшање квалитета електричне енергије за 690В системе.
Опис модела:
| Гки | Ахф | 0.69 | 100а | / | 4л | C |
| Ентерприсе Цоде | Активни хармонични филтер | Ниво напона 0.69: 690В ± 20% |
Оцењени капацитет (Квар) 100а | 3Л: Трофазна тројечна 4Л: Трофазна четверочка жица |
Ц: Кабинет |
Карактеристике:
● Користите ДСП + ЦПЛД Све дигитално управљачко језгро, технологија Трополошког топологије, напредна хармонична алгоритам за откривање хармонике и стратегију контроле ПВМ-а за постизање тачне надокнаде хармоничне струје.

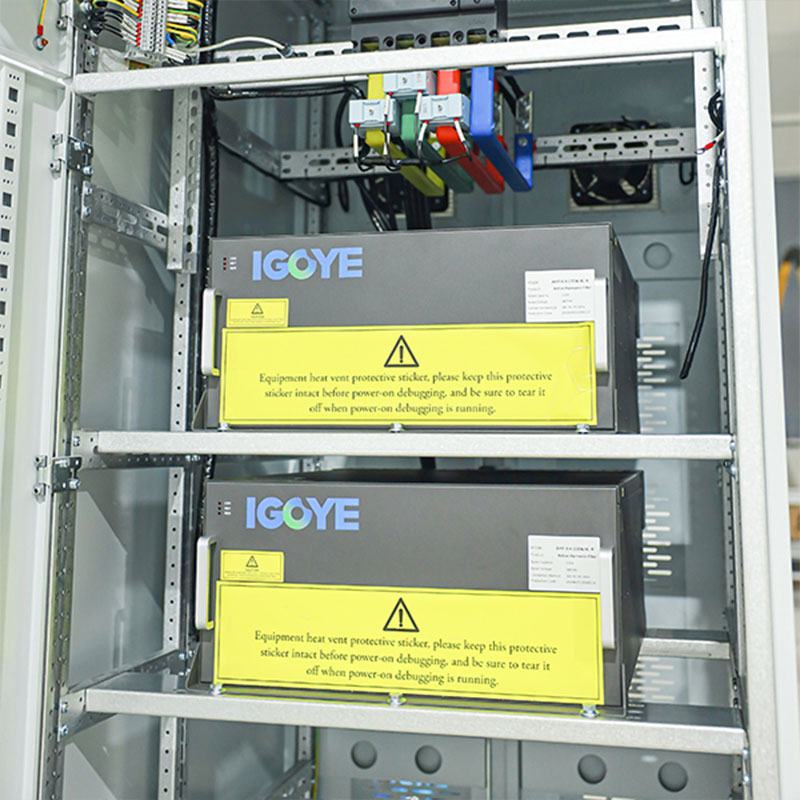

● Усвојити модуларни дизајн, који олакшава паралелну везу више модула, заузима мало простора и лако је одржавати.
● Структурни дизајн независних ваздушних канала и независних складишта осигурава стабилан рад опреме.
● Може да филтрира хармоника у широком распону хармонике, од 2 до 50 хармоника и истовремено решава проблем трофазне неравнотеже.
● Харнинска стопа филтрирања је велика. Ако капацитет омогућава, хармонична стопа филтрирања хармонике може бити чак 95%. Подесите 100% ограничавајући излаз да би се осигурала дуготрајна стабилна рад опреме.
Апликације:
690В Активни хармонични филтри су идеални за побољшање квалитета електричне енергије у средњорочним индустријским подешавањима:
● Средњи напонски системи:Стабилизација дистрибуције електричне енергије у 690В мрежама, смањујући хармоничну изобличење и побољшање ефикасности система.
● Тешка индустријска окружења:Осигуравање поузданог рада осетљиве опреме у индустријама са значајним хармоничним оптерећењима, као што су рударство, нафте и гас и петрохемикалије.
● Средњонапонски моторни погони:Минимизирање хармоничних струја које генерише велики моторички погони, смањујући изобличење напона и побољшање перформанси мотора.
● Платформе на марине и оффсхоре:Омогућавање стабилног и поузданог квалитета електричне енергије у оштрим окружењима где су 690В системи уобичајени.
690В Активни филтери типа 690В Обезбедите раствор високог перформанси за оптимизацију квалитета електричне енергије у захтевним 690В апликацијама.
Технички параметри:
| Серија 220В | Серија 380В | Серија 500В | 690В серија | ||
| Висина | <2000м, изнад 2000м, преманесите према ГБ / Т3859.2 | ||||
| Температура околине | -20 ~ + 50 ℃ | ||||
| Релативна влажност | ≥90%, нема кондензације на површини када је месечна минимална температура 25 ℃ | ||||
| Ниво загађења | Ниво ИИИ испод | ||||
| Радни напон | АЦ220В ± 20% | АЦ380В ± 20% | АЦ500В ± 20% | АЦ690В ± 20% | |
| Радна фреквенција | 50Хз ± 5% | ||||
| Струја накнада | 25а | 25/50/75/100 / 150А | 100а | 100а | |
| Структура решетке | Л / н | 3П30В / 3П4В | 3П30В / 3П4В | 3П30В / 3П4В | |
| Број јединица повезан паралелно |
Уплитиран | ||||
| Укупна ефикасност машине | ≥97% | ||||
| Структура решетке | 32кХз | 16кХз | 12.8кХз | 12.8кХз | |
| Распон компензације | 2 ~ 50Тимес, стопа појединачних компензација је подесива | ||||
| Избор функција | Реактивна снага | Реактивна снага, реактивна снага + асиметрија | |||
| Реактивна снага Стопа компензације |
≥95% | > 92% | |||
| Неутрално филтрирање способност |
Могућност филтрирања неутралне линије је 3 пута 3 пута од способности филтрирања фазе | ||||
| Пуно време одзива | <10мс | <40мс | <40мс | <40мс | |
| Бука | ≤60дб | ≤60дб | ≤55дб | ≤55дб | |
| Метода контроле | Двостражни РС485 интерфејс (подржава ГПРС / ВиФи) | ||||
| Заштита | Преоптерећење, софтвер / хардверски пренапрезник, пренапорт и претварање поднапона, неуспех снаге, превладавање температуре, заштита од ненормалности фреквенције итд. | Преоптерећење, софтвер / хардвер пренапрента, пренапортна решетка и претварање, неравнотежа напона мреже, неуспех снаге, превладавање превлака, абнормалност фреквенције, заштита од кратких кругова итд. | |||
| Метода инсталације | Сталак / на зид | Сталак | |||
| Долазна линија | Назад Долазни (тип стабла), горњи долазни (зидни монтирани) | Назад Долатна линија | |||
| Ниво заштите | ИП20 | ||||
Модел и спецификација:
| Модел уређаја у ормару | ||||
|---|---|---|---|---|
| Број модела | Капацитет компензације (Квар) | Системски напон (В) | Димензије (д * в * х) | Метод хлађења |
| ГИ АПФ-0.4-100А / 4Л-Ц | 100 | 380 ± 20% | 800 * 1000 * 2200мм | Присилно хлађење ваздуха |
| ГИ АПФ-0,4-150А / 4Л-Ц | 150 | 380 ± 20% | 800 * 1000 * 2200мм | |
| ГИ АПФ-0.4.2006 / 4Л-Ц | 200 | 380 ± 20% | 800 * 1000 * 2200мм | |
| ГИ АПФ-0.4-250А / 4Л-Ц | 250 | 380 ± 20% | 800 * 1000 * 2200мм | |
| ГИ АПФ-0.4-300А / 4Л-Ц | 300 | 380 ± 20% | 800 * 1000 * 2200мм | |
| ГИ АПФ-0.4-400А / 4Л-Ц | 400 | 380 ± 20% | 800 * 1000 * 2200мм | |
| ГИ АПФ-0,5-300А / 4Л-Ц | 300 | 500 ± 20% | 800 * 1000 * 2200мм | |
| ГИ АПФ-0.69-300А / 4Л-Ц | 300 | 690 ± 20% | 800 * 1000 * 2200мм | |
